产品名称:16进32出视频分配器
编  号:M-0008
型  号:GL-202-16
更新时间:2016.04.13
 点击查看大图片
产品概述
视频分配器能将一路视频输入信号均匀分配为多路视频信号输出,以供多台视频设备同时使用,经分配输出的每一路视音频信号的带宽、峰-峰值电压和输出阻抗与输入的信号格式相一致。16进32出视频分配器(每个通道将1路信号分为2路信号,共16个通道)。

规格参数:


型号:
GL-202/16
视频输入:
16路BNC,复合视频信号 1Vp-p / 75Ω
音频输入:

视频输出:
32路BNC,复合视频信号 1Vp-p / 75Ω
音频输出:

视频增益:
1DB(使用中不能多通道串联后再输出)
视频反应:
视频:10MHz~15MHz(±0.3dB)
视频连接器:
BNC(国防通讯用接插件),1.0Vp-p/75Ω
音频连接器:
ANC(RCA)
电压及功耗:
AC220V/50Hz   6W
工作温度
及湿度
-10℃~55℃
15%~90%(无水滴凝结)
规格(mm);
485x155x90(标准2U机箱,可装19寸机柜):台式安装尺寸:332x210x75
重量:
3KG

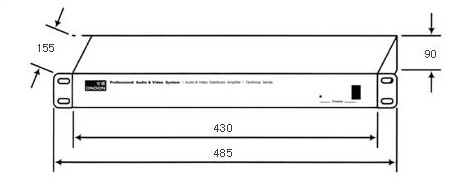

机架式外形尺寸

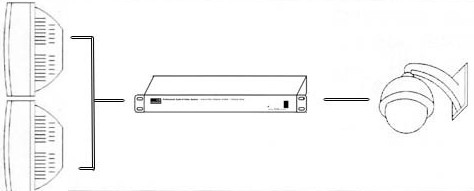

【机架式安装示意图】:


声明:所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准。本公司保留最终的解释权。
"
