产品名称:4路混合矩阵切换器(HDMI/VGA/AV)
编  号:WS-M0001
型  号:WS-M404D
更新时间:2016.04.13
 点击查看大图片
一、产品简介

这是一款高性能的带无缝切换输出及混合输入4x4矩阵切换器,4路混合输入支持数字视频信号和模拟视频信号,同时4路输出带无缝切换功能,无缝切换模式有:快速切换、淡入淡出、拉幕等16种。该混合矩阵切换器采用先进数字技术,具有scaler功能,实现并达到了多种格式信号统一输出、无缝切换的完美视觉效果。同时带红外矩阵功能、模拟视频信号输入带音频嵌入功能。控制方式多样灵活,可通过前面板按钮控制、IR控制、RS232控制、TCP/IP控制。

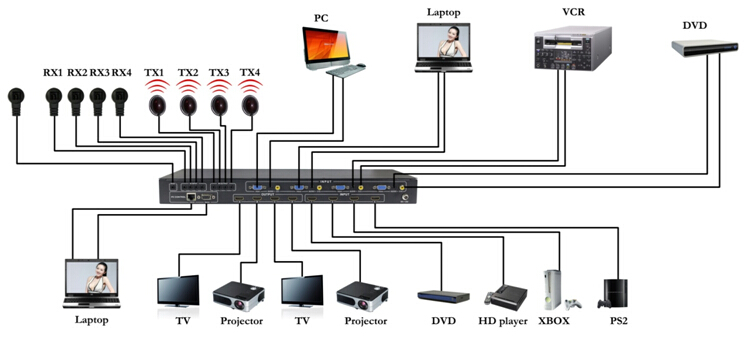

、系统连接图



三、 产品热点:

◇   混合输入,支持HDMI、VGA、CVBS 3种接口。
◇   四路拼接功能
◇   内置四画面分割器功能,平均四分割,画中画,画外画显示
◇   无缝切换输出,支持16种无缝切换效果。
◇   支持红外矩阵功能。
◇   智能的EDID管理。
◇   局域网远程控制
◇   支持1080p@60Hz分辨率输出。
◇   断电记忆功能

、产品功能特点
◇   支持输入输出HDMI1.3,输出支持HDCP1.3和输入兼容DVI 1.0
◇   支持HDMI、VGA、CV输入3种接口
◇   带宽:最高支持1.65Gbps
◇   色度空间:支持RGB、YCBCR、 YCbCr(4:2:2)、YCbCr(4:4:4)
◇   色深(Deep Color):支持1080P/60Hz, 8bit色深输出
◇   HDMI输入输出传输距离:高速HDMI线材最长可支持15m(1080P/60Hz,8bit色深)
◇   HDCP:支持加密HDCP输出
◇   音频格式:输入输出支持PCM  2.0 CH(不支持DTS、Dolby音效)
◇   支持输入分辨率:
HDMI:  480i to 1080p  60Hz
VGA:  1920 x 1080P@60Hz, 1360 x 768P@60Hz, 1280 x 1024P@60Hz, 1024 x 768P@60Hz
        1280 x 720P@60Hz,1280 x 768P@60Hz, 800 x 600@60Hz,640 x 480P@60Hz
CVBS:  Supports PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N standard TV formats
◇   支持输出最大分辨率:1920x1080P@60Hz,8bit色深
◇   支持16种效果无缝切换输出
◇   智能的EDID管理(共三种:1080i 2.0CH/1080P 2.0CH/DVI  1920 x 1080P)
◇   具备RS-232和网络端口底层升级
◇   支持RS-232、红外、前面板和TCP/IP控制
◇   具备断电记忆功能
◇   VGA输入支持自动调整画面

"
