一、产品概述:
产品简介:这是一款高性价比的高清VGA四画面分割器,主要功能是将四个VGA信号合并后同时输出,然后显示在一个高清显示屏上。VGA信号输入分辨率支持600p到1080P,支持图像窗口任意拉伸,任意压缩,这款高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。
v 强大的软件控制界面
图像分割控制器的控制方式主要采用RS232串口控制,具有RS232串口扩展功能。随机附带多画面拼接器控制软件功能全面,操作简便直观,所见即所得,打开即用。
v 数据运算能力强大
数据并行处理,输出端口各占用一个通道,每通道数据带宽达到4.95G/S,完全能满足单路输出1920X1080/60HZ(148.5MHZ)的高分辨率显示。高速运动画面无撕裂,不丢帧,无图像追赶现象。图像分割控制器内部信号是多通道并行同步处理,所有图像窗口均能实时流畅显示,无延迟、无丢帧。
v 纯硬件结构
采用纯硬件结构,无操作系统,无板卡式处理器死机、蓝屏和病毒的困扰,无系统崩溃风险,可全年持续工作。单台设备最大支持4路输入,并支持多台级联。
v 超低的功耗
主芯片采用FPGA进行设计,最大功耗不超过8W(12V 0.65A)。相比其他电视芯片拼接的方案(约40W)方案。本画面分割器具有超低功耗,节能省电,超长的使用寿命和超强的稳定性。
v 极高性价比
自主研发生产,所有芯片及元器件自行采购生产,元器件均采用耐高温,长寿命器件,省去中间环节,有极高的性价比。相比市场上的多信号画面分割器,多采用工控机箱处理器的方式,我们采用的是单板集成多通道的方式,简单实用。
应用场合:高清画面分割器是目前市场上应用比较多的一款标准型产品,产品主要应用于视频会议、教学、展览展示,工业相机合成显示等需要使用单台显示单元同时显示多个高清信号的场所。
二、技术参数:
名称 |
规格 |
输入 |
|
输入接口 |
四路VGA |
像素时钟 |
148.5MHz |
分辨率 |
800x600/60HZ 至 1920x1080/60HZ |
色彩深度 |
24bit,1677万色 |
USB输入 |
无 |
缩放和显示 |
无限制 |
图像控制 |
移动、变形、叠加等 |
输出 |
|
输出接口 |
一路VGA 输出 |
输出格式 |
模拟和数字信号同时输出 |
输出分辨率 |
1920x1080p@60Hz 1280x1024p@60Hz 1280x720p@60Hz 1024x768p@75Hz |
PS2/USB输出 |
无 |
色彩深度 |
24bit,1677万色 |
控制端口 |
RS232 |
控制软件 |
专业画面分割控制软件 |
电气特性 |
输入电压:直流12V 1A |
功耗 |
最大8W |
外观 |
300mm*120mm*30mm |
三、产品图片:

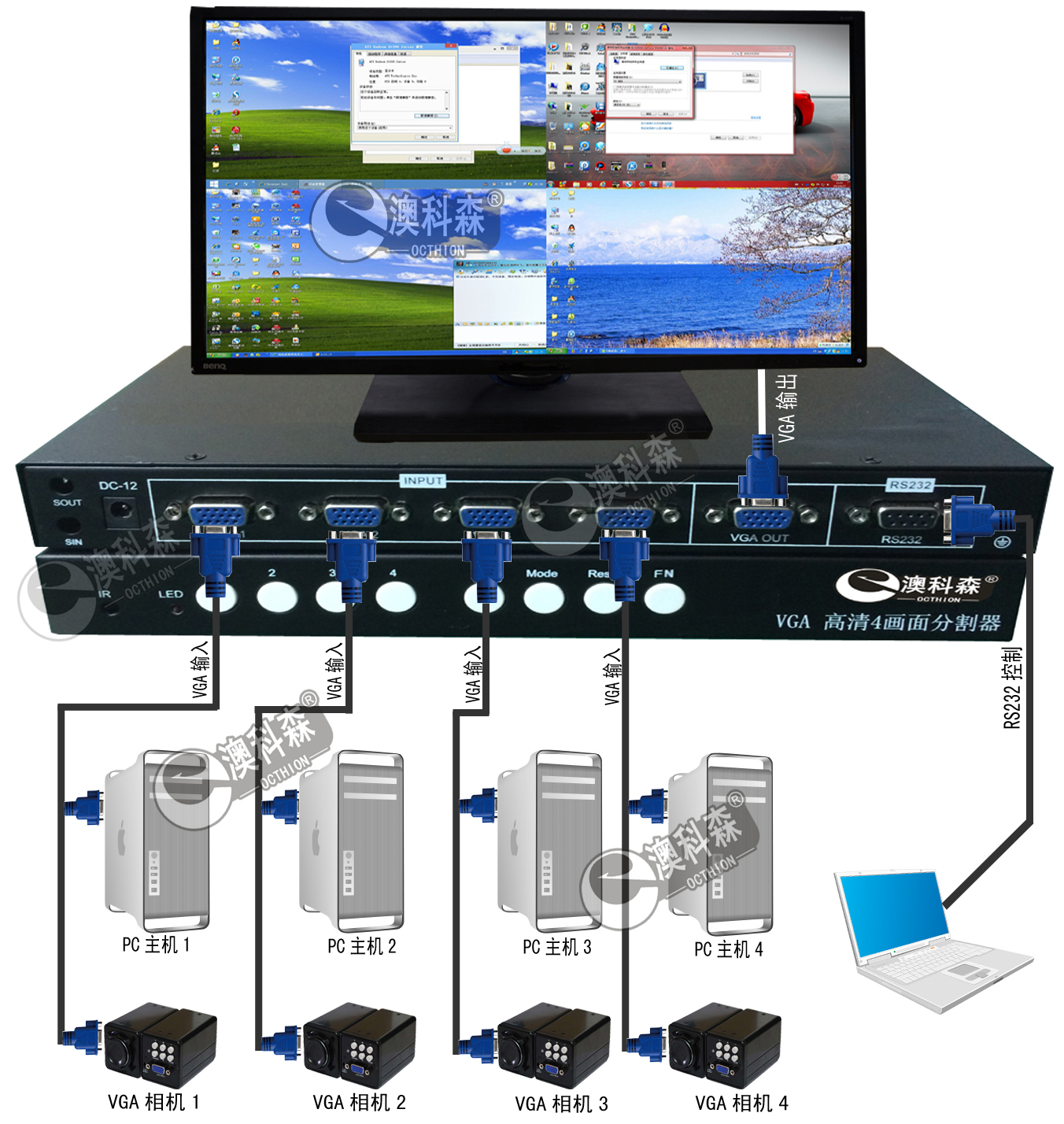

四、连接示意图:
可根据客户要求,支持定制显示模式,具体情况可来电我公司咨询:0755-86090113
五、连接示意图:
六、应用范围:
声明:澳科森(OCTHION)所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
