产品名称:超清HDMI四画面分割器(支持4K输入输出,支持KVM切换)
编  号:WS-M0018
型  号:WS-8UH9402S
更新时间:2018.07.12

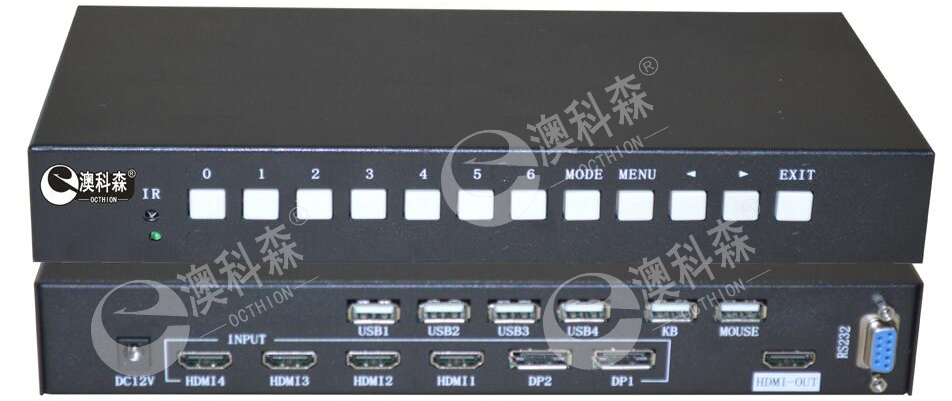

 点击查看大图片

4K超清HDMI画面分割器视频演示,观看请复制链接:


 http://v.youku.com/v_show/id_XMjcwMzE1OTg2OA==.html?spm=a2h3j.8428770.3416059.1





一、产品概述



WS-8UH9402S是一款高性能的高清4K四画面分割器,其主要功能是使4个高清或模拟信号同时以四分割的模式同时显示在一个超高清显示单元上,并实现画中画PIP、画外画POP功能。

WS-8UH9402S高清4K四画面分割器可以支持1路VGA、2路DP、4路HDMI信号输入。DP输入信号最高可支持3840x2160@60HZ,HDMI输入信号最高可支持3840x2160@30HZ,输出最高分辨率可以达到3840x2160@60HZ。

产品支持1路HDMI2.0信号输出,输出分辨率和刷新率可以达到3840x2160@6OHZ,为目前市场上输出刷新率最高的4K高清画面分割器。同时,如果输入4个1920*1080的信号,4K显示单元可以以四分割显示模式、点对点显示4路高清信号,4个全高清1080P视频信号可以完全无压缩的显示在一个4K显示单元上,4个图像效果与单个1080P的信号源连接一个1080P的显示单元无任何区别。

同时,WS-8UH9402S画面分割器也可以支持USB同步切换的高清画面分割器,通过按键或遥控器切换到某一电脑信号全屏显示时,相应电脑主机的USB也同步切换,实现了视频会议需要达到同步切换鼠标、键盘的功能需求。

WS-8UH9402S高清画面分割器是目前市场上应用比较多的一款标准型产品,产品主要应用于视频会议、教学、展览展示等需要使用单台显示单元同时显示多个高清信号的场所。






二、主要功能:



● 支持2路DP、4路HDMI(其中3路兼容MHL)信号输入,输入分辨率最高支持3840*2160@60HZ,向下兼容;

● 支持1路HDMI2.0输出,输出分辨率最高可达3840*2160@60HZ;

● 支持点对点同时显示4路全高清1920*1080信号;

● 2路USB信号输出,USB支持连接鼠标和键盘,图像与USB同步切换;

● 单个屏幕同时显示4个高清数字/模拟信号,或切换信号某一信号全屏显示;

● 支持图像固定位置POP、PIP功能

● 支持机箱按扭、红外遥控、RS-232串口控制以及中控控制;

三、技术参数:



名称

规格

HDMI输入



输入接口

HDMI-19P

输入格式

HDMI1.4B,HDCP1.4

输入分辨率

最高支持4096*2160@30HZ

DP输入



输入接口

DP-20P

输入格式

DP1.2,HDCP1.4

输入分辨率

最高支持4096*2160@60HZ

输出



输出接口

HDMI-19P

输出格式

HDMI2.0

输出分辨率

1920*1080/60HZ,3840*2160/30HZ,3840*2160/60HZ

其它



RS232控制端口

DB-9

遥控器

标准红外接收

按键

12 个按键

功耗

10W

机箱规格



尺寸

L*W*H = 250mm*135mm*40mm

重量

1.5 KG




四、详细介绍:



1、纯硬件构架

采用纯硬件构架,无CPU、无内存,开机只需要3至5称钟,系统稳定,无死机、病毒感染、系统崩溃的风险;可全年365天,每天24小时不间断工作;

2、先进的DSP图像处理技术

    采用目前功能最为强大的图像处理芯片DSP技术。DSP技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等多种世界领先的图像处理技术及功能。

并具有具有3D梳状滤波视频解码,3D降噪和运动自适应补偿的去隔行技术,肤色校正,色彩鲜艳度增强,GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象,画质细腻锐利、清晰流畅、色彩亮丽。


3、数据运算能力强大

数据采用并行处理技术,输出端口占用一个通道,每通道数据带宽达到10.2G/S,输出达到3840*2160@60HZ的高分辨率显示。高速动态画面无拖尾、延时、撕裂、丢帧、图像追赶现象。

4、支持3840*2160高清信号的输入输出

WS-8UH9402S高清画面分割器支持2路DP、4路HDMI信号的输入,高清视频支持隔行和逐行输入。产品最高支持3840*2160@60HZ的超高分辨率信号输入,并且向下兼容;所有输入信号经过专业级的图像处理芯片,统一输出逐行60HZ的HDMI信号,最高输出分辨率支持3840X2160@60HZ,同时用户可以根据需求选择其它分辨率,如1920*1080、1280x720、2560x1440。


5、USB切换功能

 WS-8UH9402S分割器也可以支持USB与画面同时切换的功能,该功能完美解决了之前产品不能对视频图像和USB连接设备(如USB鼠标、键盘等)进行同步切换的问题。该产品功能将广泛应用于各种视频会议系统等场所,使用户在使用该产品时更便利、更高效、更节省显示设备终端并且节省更多的操作空间。

6、超低功耗

 产品采用超低功耗设计,工作状态下实际功率只有3W左右,无需风扇散热,节能环保,无噪声污染,适应于各种对噪声控制比较严的会议或其它场所。

7、多种显示模式

          WS-8UH9402S除了四画面分割显示和单幅画面全显示显示外,还可支持多种不同的显示模式




五、控制方式:



1、软件控制

WS-8UH9402S高清画面分割器标配可视化的界面绿色控制软件HD-software.exe,打开即用,不需安装。通过控制软件可以完成画面分割器的全功能控制。



2、红外遥控器控制

可以通过遥控器设置16种快捷模式,不需要再启动电脑及软件便可实现原设定模式的调用,简单方便。



3、机箱按键控制

     通过机箱控制,可以快捷切换至四画面分割显示,或选择某一个信号全屏显示;并可以实现图像与USB鼠标、键盘、音频同步切换。



4、中控控制

WS-8UH9402S产品开放了常用的控制代码,用户可根据需求把控制代码写入中控系统,使用中控进行集中控制;





六、系统拓朴图








声明:因澳科森(OCTHION)产品不定期更新,产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。

"
